Specifications:
Operating frequency: 2856 MHz
Power split: 0-100%
Isolation and return loss: better than -26 dB
Power handling: 12 MW (short pulse, 14 psi SF6)
Dimensions: 22.1”x6.5”x7.1”
Flanges: CPRF or CPRG
Features:
Suitable for particle accelerator and general RF applications
4-port device: input, isolated, and two output ports
Power split is adjusted by loosening RF seal and rotating central cartridge

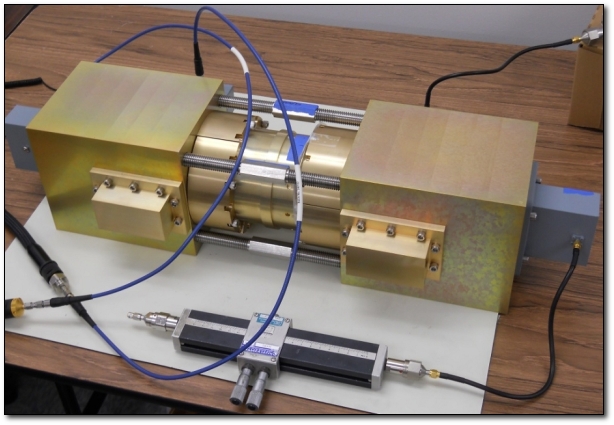

S-Band Compact Power Divider
Power Divider Brochure
